    IPX1-X7防水等级试验机

  • 查看作者
  • 打赏作者
  • 当前位置: 可靠性网 > 试验设备 > 耐气候设备 > 正文
    • 耐气候设备
    • 一、试验设备满足标准:

      ISO16750-1-2006道路车辆电气及电子设备的环境条件和试验(一般规定)

      DIN40050-9 外壳防护等级IP代码

      ISO20653道路车辆-防护等级(IP代码)-电气设备对外来物,水和接触的防护

      IEC60529电器外壳保护分类等级(IP代码)

      GB4208-2017外壳防护等级

      二、功能概述:用于电工电子产品的IPX1、IPX2、IPX3、IPX4、IPX4K、IPX5、IPX6、IPX6K、IPX7防水等级检测用途。该成套设备由垂直滴雨试验装置(IPX1 IPX2)、摆管淋雨试验装置(IPX3 IPX4 IPX4K )、手持花洒头(IPX3 IPX4)、防喷水试验装置(IPX5 IPX6 IPX6K)、可倾斜旋转载物台、智能供水综合控制柜组成(兼用于IPX7浸水试验装置)。该设备广泛用于灯具、汽车、电工电子产品认证实验室、国家质检所、出入境检验检疫局检测、SGS、TUV、UL外资认证实验室机构及生产企业品管部门对产品的IP防水检测用途;并远销俄罗斯、印度、澳洲等国家,设备性能达到国际先进水平。

      二、产品技术优点:

      序号

      技术特点

      技术先进性描述

      1

      防堵塞技术

      垂直滴雨试验装置、摆管淋雨试验装置通过接入压缩空气方法,完成测试后吹干滴水箱、摆管针头积水,防止针头堵塞功能。

      2

      IPX1 X2密封水箱

      1、IPX1 X2密封水箱,测试完成后通过压缩空气吹气方式吹干水箱针嘴,防止针嘴堵塞。2、升降采用不锈钢丝杆,牢固安全。

      3

      供水系数字化的精确供水,自动变频调节功能

      1、供水装置采用蜗轮流量计(配有流量积算仪),读数方便、快捷,流量精准、稳定。2、自动变频调节水流量技术,只需在界面点选防水试验等级,输入测试流量,即可自动达到相应的IP水流量要求



      4

      摆管采用伺服电机驱动

      可以精确控制摆管起始位置、移动角度、摆动速度,伺服电机有一组监测系统当前位置的编码器,该移动装置为一个闭环系统,可精确监控摆管的摆动角度与速度。

      试验时摆动角度、摆动速度参数在触摸屏上设定即可,不必调节机械结构。

      5

      控制采用触摸屏+PLC控制方式

      直接在触摸屏上即可设定流量、摆动角度、摆管速度等各项试验参数,不用调整机械部件。

      有很好的重复性,即各项参数一经调试、计量,则每次均可保持准确。

      三、技术参数:

      (1)垂直滴雨试验装置

      IPX1-X7防水等级试验机

      1.适用于进行产品的IPX1、IPX2测试。

      2.淋雨面积:1000mmX1000mm。

      3.水箱:密封不锈钢水箱。

      4.滴水针头:孔径¢0.4mm,2601个。

      5.滴雨针座:带六角形卡位不锈钢针

      6.座,安装方便,针座水平面一致。

      7.孔    距: 20mm。

      8.降雨量  : 1mm(+0.5mm)/ min、3mm(+0.5mm)/ min

      9.滴水高度: 200mm(通过激光对射感应测试样品自行控制)。

      10.试验时间:0-99999S可设定。

      11.机体材料:工业合金铝型材+SUS304不锈钢材料。

      12.外形尺寸(LXDXH):约1200X1380X2900mm。

      13.机器结构:挂墙式。

      14.防堵塞功能:外接压缩空气,用于吹干水箱针嘴积水,防止堵塞。

      (2)摆管淋雨试验装置

      IPX1-X7防水等级试验机

      1适用于进行产品的IPX3、IPX4 IPX4K测试。

      2、摆管规格:R200mm、R400mm、R600mm、R800mm、R1000mm  5条摆管,可兼容IPX3、 IPX4、IPX4K测试(IPX3测试时采用更换针头和针头堵头实现,摆管两端更换位置焊有标记,不需数针头数量更换),摆管两侧应设计成可快速更换;

      3、驱动装置:松下750W伺服电机+蜗轮减速机驱动,摆动角度精确,0-350度任意可调定,停机自动复位;

      4、喷水针孔:IPX3 X4时孔径¢0.4mm,IPX4K时孔径¢0.8mm,采用不锈钢鲁尔针座,可拆卸式结构,方便清理或更换针头。

      5、摆管材料:不锈钢。

      6、摆动夹角:±600(IPX3)、±1750(IPX4 、IPX4K)。

      7、试验速度:IPX3完整摆动一次(2X1200)的时间约4s,IPX4完整摆动一次(2X3600)的时间约12s.

      8、降雨量  :根据摆管大小针孔数量可设定流量(IPX3 X4时每孔0.07 L/min X摆管针孔数时、IPX4K每孔0.6L/min X摆管针孔数)。

      9、喷水压力:IPX4K约400KPa.

      10、试验时间:0-99999S可设定。

      11、机体材料:工业合金铝型材+SUS304不锈钢材料。

      12、外形尺寸(LXDXH)约:3500X2000X2400 mm。

      (3)、手持花洒头

      1、适用于进行大件产品的IPX3\IPX4测试。

      2、孔    径:Ø0.5mm。

      3、孔    数:121个。

      4、中间孔1、内两圈24个孔夹角30°、外四圈96个孔夹角15°。

      5、喷头球面半径: 75.5mm。

      6、喷头材质:黄铜。

      7、手柄材质:SUS304不锈钢。

      8、压力表:不锈钢指针压力表。

      9、SUS304不锈钢质挡板、不锈钢平衡锤。

      10、试验时间:0-99999S(可设定)。

      11、水流量:10.0L/min。

      (4)喷水试验装置

      IPX1-X7防水等级试验机

      1、适用于进行产品的IPX5、IPX6和 IPX6K三种测试。

      2、孔径:ф6.3mm(IPX5 和IPX6K)、ф12.5mm(IPX6)。

      3、IPX5、IPX6、IPX6K喷嘴螺纹联接、快速更换。

      4、不锈钢材质。

      5、水流量:12.5±0.625L/min(IPX5)、100±5L/min(IPX6) 、75L/min(IPX6K);0-100.0L/min触摸屏上设定显示。

      6、喷水压力: IPX6K 约1000Kpa.

      7、试验时间:0-99999S可设定。

      8、喷嘴距外壳距离:2.5-3m。

      9、喷嘴固定架:升降高度可调,角度可调,方便固定喷嘴,无须人员手持操作。

      (5)、可倾斜旋转载物台

      IPX1-X7防水等级试验机

      1、功能:用于垂直滴雨(IPX1 X2 )、摆管淋雨(IPX3 X4 X4K)、IPX5 IPX6 IPX6K喷水试验,分为上下两个转盘结构,上下可折装,大物件和重物件可把上部转台折除。

      2、载物台直径:Ø200mm(用于R200摆管用) ,Ø620mm。

      3、转台转速:1~3转/分钟可设定。

      4、可倾斜角度:15度。

      5、试验时转动角度:900停顿、3600连续转动。

      6、载物台网管型式。

      7、样品供电防水旋转插座。

      8、可调伸缩管可调节高度: 900mm-1600mm。

      9、机体材料:工业合金铝型材。

      10、正反转控制、转动动作由控制柜控制。

      11、驱动:步进电机+涡轮减速机。

      12、承载:100KG。

      13、外形尺寸(LXDXH):650X650X1600mm。

      (6)、智能供水系统及控制系统

      功能一、储水箱用于IPX7 潜水试验箱

      1、箱体尺寸:W6500mmXD600mmXH1400mm,吊杆高度尺寸1米(或根据场地制作);

      2、材质结构:外工业成型铝框架,内部304不锈钢水箱,外部板金喷涂封板,正面做有透明观察窗;

      3、配不锈钢台阶一个。

      IPX1-X7防水等级试验机

      功能二  智能供水系统

      1、流量控制:采用高精度涡轮流量计和电子数显流量表智能控制,IPX1 IPX2、IPX3 IPX4 IPX4K与IPX5 IPX6 IPX6K标准分为大小流量3套流量计控制,可在控制触摸屏设置流量。

      2、IPX4K和IPX6K压力控制:采用高精度压力传感器和电子数显压力表智能控制,可在控制触摸屏设置测试压力值。

      3、供水水泵:采用南方多级不锈钢离心水泵,分为3台水泵控制。

      4、流量控制:流量计实时监测、变频器控制水泵转速。

      5、机体材料:工业合金铝型材。

      6、自来水进水口配有过滤器,滤芯可更换。

      7、外形尺寸(LXDXH):约2000X800X1800mm。

      8、水箱里装有液位开关,在测试时可以自动补水和水位低控制水泵停止保护功能。

      功能三、综合控制柜

      1、控制器:三菱PLC。

      2、人机界面:威纶通7寸彩色触摸屏。

      3、控制功能:流量压力控制、垂直滴雨动作控制、摆管淋雨动作控制、载物台动作控制、试验时间控制、针嘴通气吹干针头清洗控制、手持花洒头流量控制、手持喷头流量控制试验等。

      4、样品电源模式:通电模式、断电模式、通断电循环模式

      5、保护功能:漏电保护、过载保护、短路保护。

      6、设备电源:AC380V,50Hz,5KW。

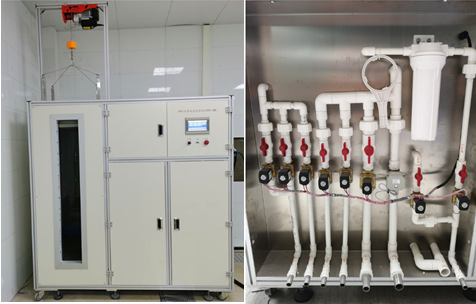

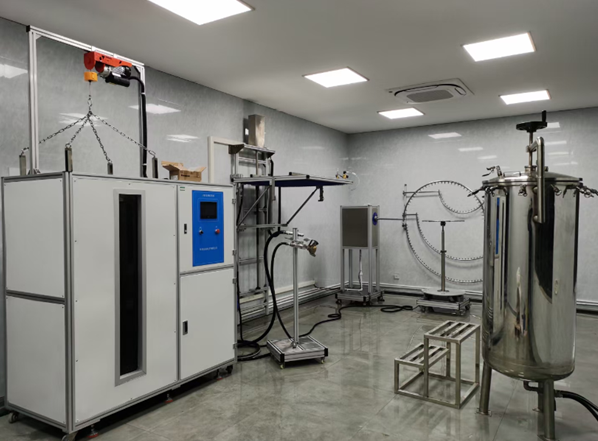

      参考案类图片

      IPX1-X7防水等级试验机

      IPX1-X7防水等级试验机

      IPX1-X7防水等级试验机

      IPX1-X7防水等级试验机
