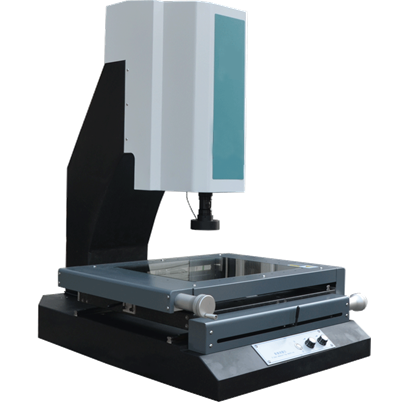

影像测量仪研发研制

  • 其它设备 试验设备
  • 20年7月20日
  • 编辑
554335039

一、设备用途:

苏州中创盟实验室研发的影像测量仪适用于:机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。

主要测量功能

1.基本测量:点、线、圆、弧、椭圆的测量。

2.探针测量: 可以测量高、宽、长度、盲孔深度、圆锥顶角、圆柱的直径等。

3.在线标注:可以在实时影像中标注尺寸,半径标注、直径标注、角度标注、线性标注、对齐标注、文本标注、坐标标注等。

4.离线标注:可以在鸟瞰的全图中进行标注尺寸。

5.几何测量:两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线。

6.辅助功能:复制、全选、删除、移动、镜像、旋转。

7.坐标系:设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转。

8.坐标标注:以自设的坐标原点(0,0)为基准,标注画面上任意一点的坐标位置。

9.绘图:可将实时影像中的实际工件外形进行描绘,形成完整的工程图,绘图方式和AutoCAD相似。

10.报表格式:测量数据可以直接导入成EXCEL、word、CAD图档。

11.自动寻边功能:软件采用自动寻边取点,可以减少肉眼判断带来的误差。



二、技术参数:

测量行程(X轴×Y轴×Z轴) :400 mm×300 mm×200 mm

Z轴调焦升降范围:≤200mm

分辨率:0.001mm

X、Y轴线性精度:U≤( 3+L/200 )um   (L单位:mm)

载物台尺寸:670mm×460mm

玻璃台尺寸:429 mm×329 mm

承载重量:≤25 kg

影像系统: 德国 COMST 高解析分辨率1/3彩色CCD

物镜:定制镜头 光学放大倍率0.7×-4.5×

影像放大倍率约:20-180×

光栅尺:高精度新天专业计量级精密光栅尺,分辨率0.001mm

上光系统:自主定制LED 环形可微调式冷光源

下光系统:自主定制LED圆形可微调式冷光源

传动方式:台湾精密无牙传动+台湾HIWIN高精度直线导轨

操作方式:摇杆手柄、

主机外形尺寸约:690mm×950 mm×1150 mm

机台底座、Z轴立柱:高精度花岗岩

仪器总重:约350 kg

量测软件:光学视觉精密测量测软件

数据输出:测量数据Word(doc)、Excel(xls)、物件放大摄像图形(bmp、jpg)、二维图形AutoCAD(dxf)、数据Word(doc格式)、Excel(xls格式)

数据导入:二维图形AutoCAD(dxf))

电源:AC 220±5V、50Hz

使用环境:温度 20±3 ℃,湿度35%-65%



三、设备特点:

1.采用非接触式精密测量,对被测产品不会造成损伤;

2.变焦物镜与十字线发生器作为测量瞄准系统;

3.由二维平面工作台、光栅尺与数据箱组成数字测量及数据处理系统;

4.仪器具有多种数据处理、显示、输入、输出功能;

5.与电脑连接后,采用专门测量软件可对测量图形进行处理。
